一、閥組系統：液氮控制的中樞神經

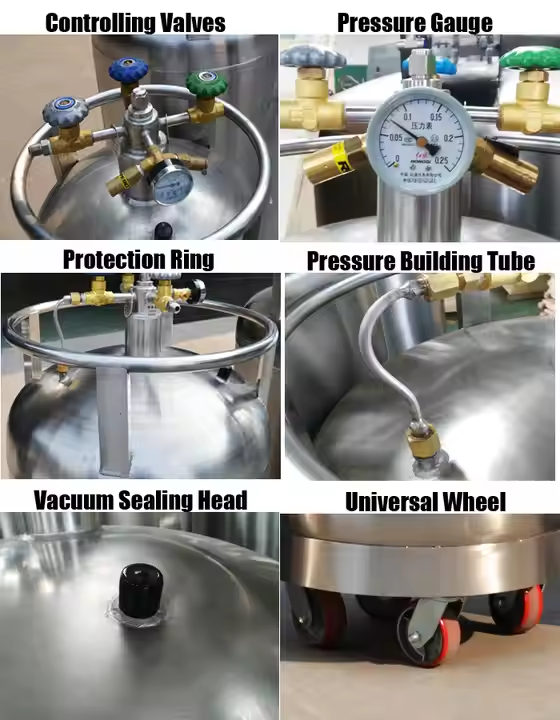

1. 主閥與進 / 出液閥
   作為液氮罐的「總開關」，主閥通常采用 304 不銹鋼材質，耐受 - 196℃低溫環境。自增壓液氮罐的進 / 出液閥通過內部汽化增壓實現排液，工作壓力范圍 0.05-0.09MPa，需定期檢查閥芯密封性能，避免因冷脆導致泄漏。醫療液氮罐常采用氣動閥，配合智能控制系統實現精準流量調節。
2. 安全閥與爆破片組合
   安全閥依據 GB/T 5458-2012 標準設計，開啟壓力偏差需≤±3%，每年需進行低溫沖擊試驗和整定壓力測試。在工業儲罐中，安全閥常與爆破片串聯使用，形成雙重保護機制。例如，某 LNG 接收站采用哈氏合金 C-276 安全閥，結合爆破片設計，可在 0.88MPa 超壓時快速泄壓，符合 ASME BPVC 標準。
3. 增壓閥與放空閥
   增壓閥通過連通罐內外氣體實現壓力提升，常見于自增壓液氮罐。其配套的增壓管采用 304 不銹鋼盤管，布置于內外膽之間，需定期檢查是否存在結霜（提示真空失效）。放空閥則用于緊急泄壓，開啟壓力通常設定為工作壓力的 1.1 倍，排放能力需滿足 API 520 標準。

二、關鍵配件：保障性能的精密組件

1. 液位監測系統
   • 傳統液位計：浮子式液位計通過浮力原理測量，成本低但精度有限（±5%）；電容式液位計利用介電常數變化，適用于金屬罐體，精度可達 ±1%。
   • 質量型液位計：采用 304 不銹鋼傳感器，通過測量介質質量百分比顯示液位，15%-100% 量程內精度≤0.5% FS，尤其適合工業儲罐。
   • 智能監測：醫療領域常用智能瓶塞，集成超聲波傳感器和重量監測，實時數據通過 LoRa 無線傳輸至云平臺，實現低液位自動報警。
2. 密封與連接組件
   • 密封圈材料：PTFE 適用于 - 29℃以上，增強型 RPTFE 可至 - 196℃；全氟橡膠（FFKM）在低溫下仍保持彈性，年腐蝕率＜0.01mm。金屬波紋管密封可實現零泄漏，常用于高壓場景（如 70MPa 加氫站）。
   • 輸液管與接頭：采用雙層真空絕熱管，內層 316L 不銹鋼耐低溫，外層聚氨酯保溫?？焖俳宇^需通過 BS 6364 標準密封性測試，泄漏率≤1×10??Pa?m3/s。
3. 壓力與溫度監測
   • 壓力表：精度 ±0.25% FS，量程覆蓋 0-1.6MPa，需每 6 個月校準一次。工業場景中常接入 DCS 系統，實現遠程壓力曲線分析。
   • 溫度傳感器：PT100 鉑電阻溫度計精度 ±0.5℃，覆蓋 - 196℃至 + 125℃，配合熱成像技術可檢測真空絕熱層失效。

三、智能升：從機械控制到物聯網管理

1. 智能監控系統
   現代液氮罐普遍集成多參數傳感器，通過 B/S 架構平臺實現：
   • 實時數據可視化：液位、溫度、壓力數據動態顯示，支持歷史曲線查詢和消耗報告生成。
   • 遠程管理：管理員通過手機 APP 接收低液位、超溫報警，遠程啟動自動補液功能，降低人工巡檢頻率 30% 以上。
   • 預測性維護：基于機器學習分析數據趨勢，提前預警閥門老化、真空度下降等潛在故障。
2. 材料與工藝創新
   • 哈氏合金應用：在 - 196℃液氮環境中，哈氏合金 C-276 與奧氏體不銹鋼堆焊技術可滿足 API 6A 標準，壽命較傳統 316L 不銹鋼延長 5 倍。
   • 輕量化設計：采用碳纖維復合材料制造罐體，重量減輕 40%，同時保持真空絕熱性能，適用于移動醫療場景。

四、維護與安全：全生命周期管理

1. 定期校驗
   • 安全閥每年校驗，爆破片每 3 年更換。
   • 真空度測試每年進行，使用氦質譜檢漏儀檢測，真空度需≤10?3Pa。
   • 密封圈每 6 個月檢查老化情況，氟橡膠密封件建議每年更換。
2. 故障排查指南
   • 壓力異常：若壓力持續偏高，檢查增壓閥是否誤操作或絕熱層破損；壓力過低時，需排查排空閥泄漏或密封墊老化。
   • 泄漏處理：用肥皂水檢測閥門連接處，發現氣泡立即關閉主閥，更換密封件。罐體結霜提示真空失效，需修復絕熱層或更換罐體。
   • 溫度失控：清潔溫度傳感器探頭，檢查溫控系統電路板，必要時校準 PID 參數。

五、行業應用與標準遵循

1. 醫療領域
   IVF 實驗室采用智能瓶塞實時監測溫度和液位，結合重量傳感器防止樣本損壞。例如，海爾生物醫療液氮罐配備智能測控終端，溫度監測精度 ±0.5℃，支持遠程報警。
2. 工業場景
   煤化工氣化爐系統中，哈氏合金 X 與陶瓷涂層復合工藝使閥座耐磨壽命從 3 個月延長至 18 個月，年節約檢修費用 800 萬元。工業儲罐需遵循 ASME B31.3 標準，管道壓力試驗為 1.5 倍設計壓力，保壓 30 分鐘無泄漏。
3. 國際標準
   低溫閥門需通過 ISO 21068-2 低溫沖擊試驗，密封性能符合 BS 6364 標準，泄漏率≤ISO 5208 A 。航空運輸時，液氮罐需符合 ICAO-TI 規定，配備緊急泄壓裝置和危險品標識。
